Opravná sada ventilu aktivního podvozku ABC Mercedes-Benz

ZNÁMKY PORUCHY

Auto pokleslo, sedlo si nebo kleslo na jednom či více rozích krátce po vypnutí motoru. Vozidlo se může po vypnutí na jednom rohu i zvednout.

Běžné chybové kódy: upozornění „Příliš nízké“ na palubní desce, C1525-001, C1525-002, C1525-004 nebo C1525-00.

PORUCHA

Vozidlo po vypnutí motoru poklesne na jednom nebo více rozích.

Systém ABC (Active Body Control) u vozidel Mercedes-Benz je počítačem řízený hydraulický systém, který přidává nebo odebírá kapalinu ze vzpěr. Cílem systému je udržet podvozek vozu neustále v rovině. Pokud funguje správně, jedná se o velmi účinné řešení.

Častým místem selhání tohoto systému jsou ventily v bloku ventilů. Projevuje se to tím, že jeden nebo více rohů vozidla po zaparkování a několika hodinách či dnech poklesne (dlouhodobější pokles nemusí být nutně důvodem k obavám). V některých případech se po vypnutí motoru může naopak jeden roh vozu zvednout.

K selhání dochází, když ventil v bloku ventilů není schopen správně utěsnit, což umožní únik kapaliny ze vzpěry zpět do nádrže, a tím způsobí pokles vozu. Tento problém je většinou způsoben degradací O-kroužků uvnitř elektromagnetických ventilů – nejčastěji uzamykacího ventilu.

Každé vozidlo má dva bloky ventilů – jeden pro přední nápravu a jeden pro zadní. Každý blok obsahuje dva uzamykací ventily a dva ovládací ventily. Uzamykací ventil slouží k udržení výšky vzpěry po vypnutí motoru.

Pokud se v elektromagnetu zachytí nečistoty, pístek nemusí správně těsnit a kapalina unikne, což způsobí pokles rohu vozu. Tyto nečistoty jsou často výsledkem rozpadu původních O-kroužků. Spolu s nimi se ve ventilech nacházejí i podpůrné kroužky, které mají za úkol udržet tvar O-kroužků pod tlakem. Některé solenoidy jsou osazeny nitrilovými podpůrnými kroužky, které – stejně jako nitrilové O-kroužky – postupně degradují a mohou pístek zanášet.

ŘEŠENÍ

Kompletní sada pro generální opravu ventilu ABC, vyrobená z nejkvalitnějších materiálů pro maximální životnost – navrženo tak, aby vydržela po celou dobu životnosti vozidla.

Naše kompletní sada pro generální opravu obsahuje všechny komponenty potřebné k obnovení funkce ventilu. Sada je určena pro jeden blok ventilů.

Sada obsahuje:

Náhradní O-kroužky pro solenoidy bloku ventilů. Naše O-kroužky jsou vyrobeny z materiálu Viton, který je výrazně odolnější a lépe přizpůsobený provoznímu prostředí, takže na rozdíl od původních dílů časem nedegradují. Řeší stávající problémy a zabraňují jejich opětovnému výskytu.

Náhradní podpůrné kroužky z materiálu PTFE (teflon), který je navržen pro celou životnost vozidla. Tyto kroužky nahrazují původní nitrilové podpěry, které se při montáži do ventilů často opotřebovávají a způsobují závady. Naše kroužky mají dělený design pro snadnou instalaci.

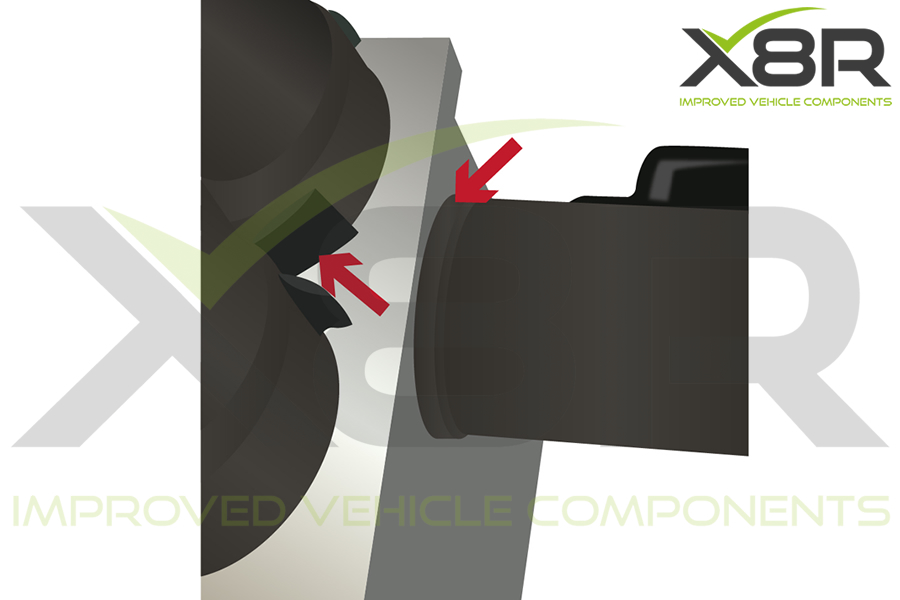

2× náhradní spony pro uchycení solenoidů – původní plastové spony se při demontáži často lámou, proto přikládáme dvě náhradní pro snadnou opravu.

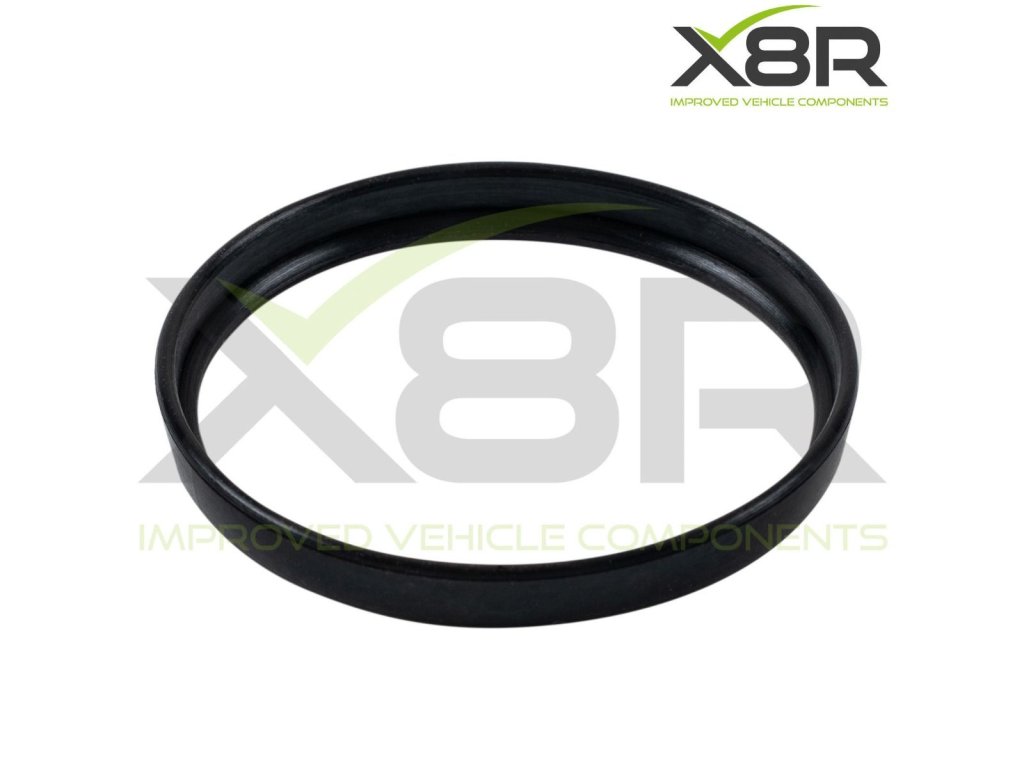

Náhradní těsnění pro ovládací ventily. Původní těsnění časem degraduje a při demontáži ventilů se často poškodí. Někteří výrobci se to snaží řešit vrstvením O-kroužků, my však považujeme za lepší řešení přesně tvarované těsnění, které zajistí spolehlivou těsnost vůči vlhkosti a nečistotám.

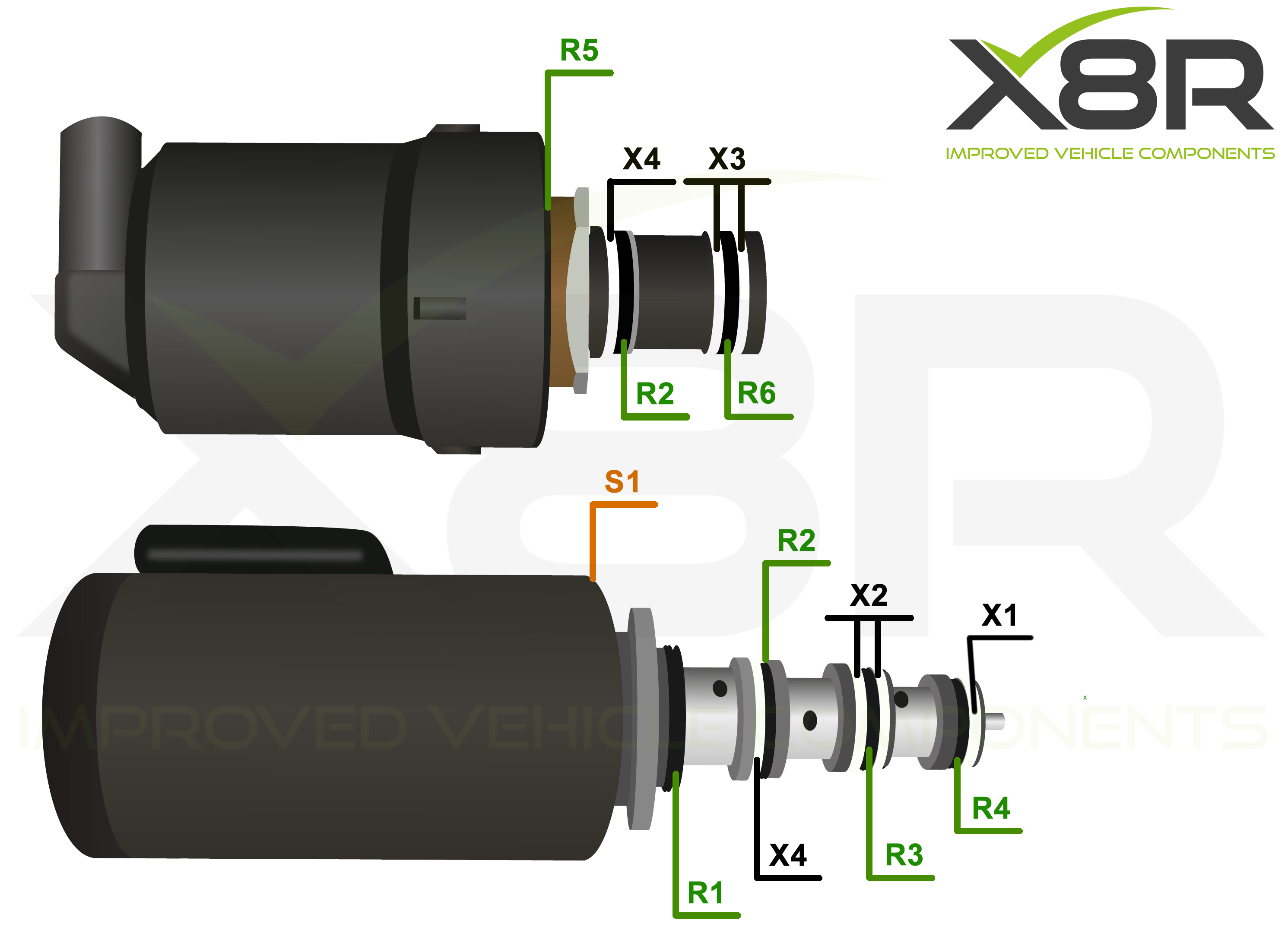

Všechny součásti jsou označeny pro snadnou instalaci. Podívejte se na naše obrazové návody a videa, kde najdete celou opravnou sadu v praxi. Navrženo a vyrobeno tak, aby spolehlivě vyřešilo poruchy ventilu ABC po celou dobu životnosti vozidla.

DOTČENÁ VOZIDLA

C215 CL Class (2000–2006): CL500, CL600, CL55 AMG, CL63 AMG, CL65 AMG

C216 CL Class (2006 a novější): CL500, CL600, CL55 AMG, CL63 AMG, CL65 AMG

R230 SL Class (2003–2012): SL320, SL500, SL550, SL55 AMG, SL600, SL65 AMG

W220 S Class (1998–2006): S280, S320, S350, S430, S500, S600, S55 AMG, S65 AMG

W221 S Class (2005–2013): S280, S300, S350, S400, S450, S500, S550, S600, S63 AMG, S65 AMG

Kolem roku 2007 došlo ke změně konstrukce bloku ventilů. Naše opravná sada je určena pro verzi bloku před touto změnou. Novější ventily obvykle neselhávají stejným způsobem. Pokud byl váš blok ventilů během životnosti vozu měněn, je možné, že byl nahrazen novějším modelem.

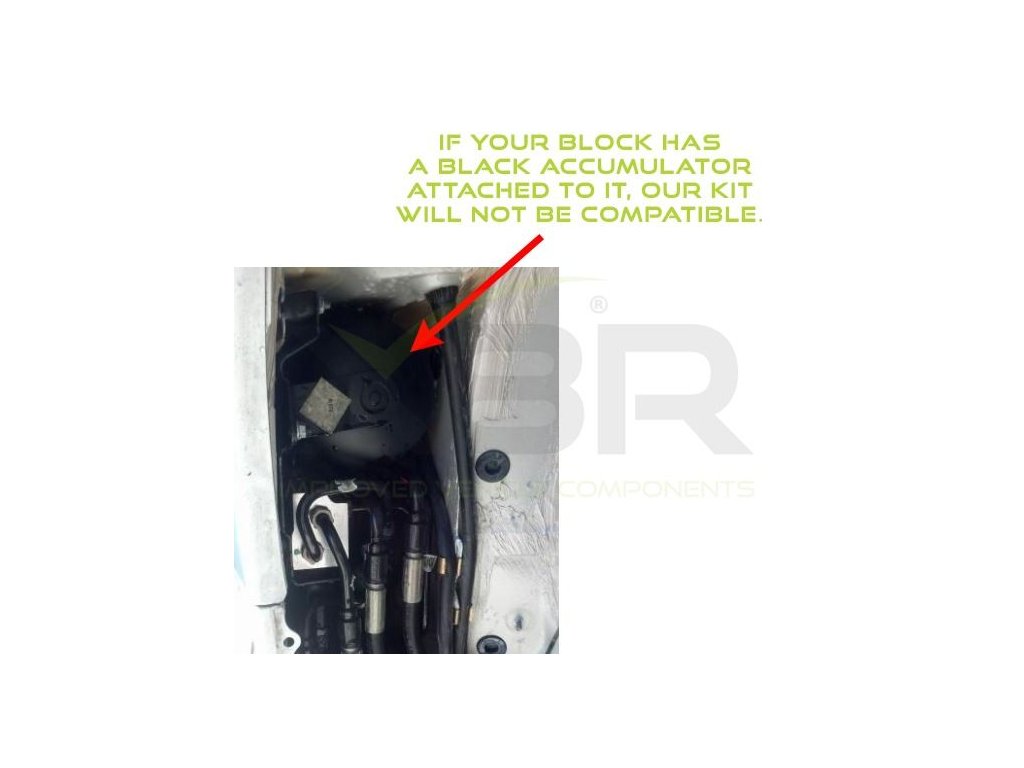

Pro zjištění, zda máte novější typ, zkontrolujte ABC čerpadlo na pravé horní straně motoru – pokud je k čerpadlu připojena černá koule, jedná se o model po roce 2007.

Související katalogová čísla dílů:

A2203280031, A2203200358, A2203201258, A2203200031

OBSAH DODÁVKY

14× Viton O-kroužků

14× podpůrných kroužků z PTFE s děleným designem

2× náhradní spony pro uchycení ventilů

2× těsnění pro ovládací ventily

4× samolepky pro označení pozic ventilů

Tato sada umožňuje opravu jednoho bloku ventilů – předního nebo zadního.

Pro opravu předního i zadního bloku je třeba zakoupit dvě sady.

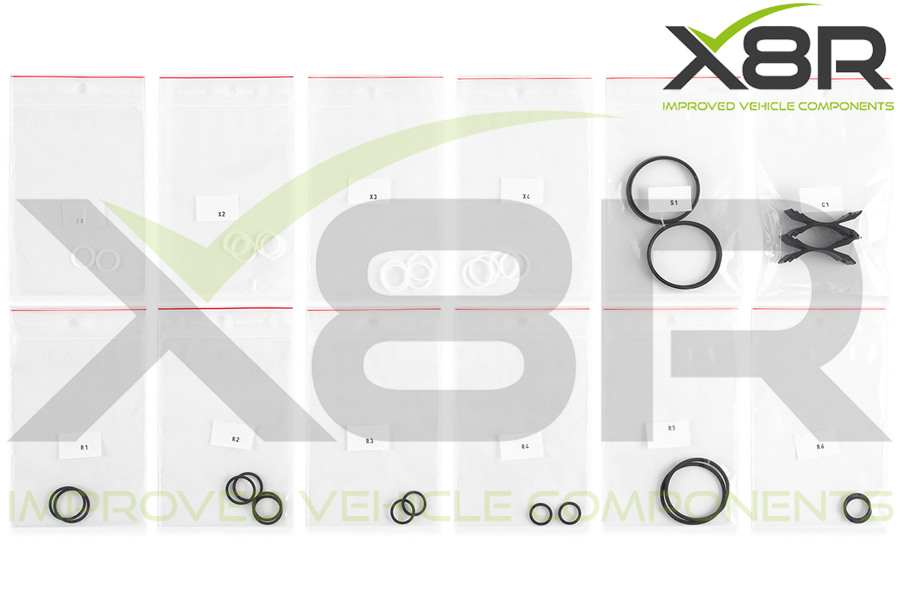

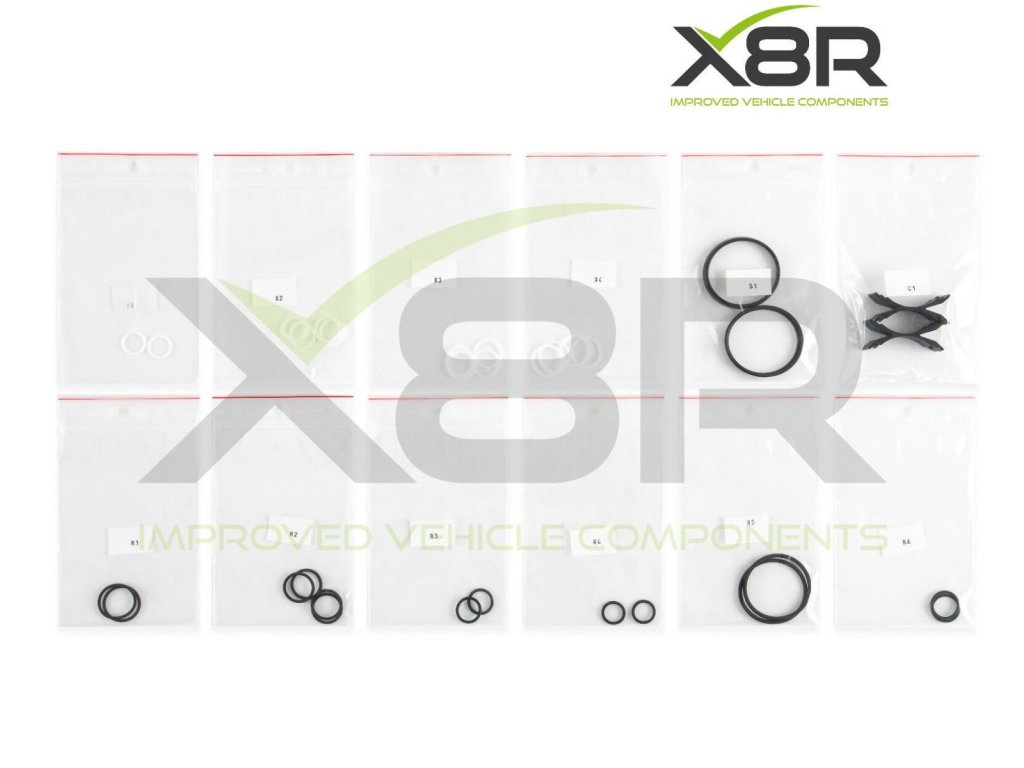

Všechny součásti jsou baleny v označených sáčcích pro snadnou instalaci.
